Moteurs tubulaires Simu T8 : la puissance pour les fermetures industrielles

La gamme de moteurs Simu T8 a été spécialement conçue pour les rideaux métalliques, grilles de sécurité et portes industrielles de grandes dimensions.
Ces moteurs tubulaires monophasés, robustes et fiables, sont capables de développer un couple à partir de 150 Nm, ce qui les rend adaptés aux tabliers lourds utilisés dans les commerces, parkings, entrepôts ou bâtiments industriels.

Leur utilisation dans des lieux publics rend indispensable leur mise en place par un installateur agrée et l'utilisation des accessoires de sécurité adaptés.

1 moteur, 4 modèles pour s'adapter à vos besoin

Dans la famille T8, chaque déclinaison apporte des spécificités pour répondre à des besoins précis :

  • T8 - modèle standard
  • T8 M - modèle avec manoeuvre de secours
  • T8S - tête étroite épaisseur 43 mm
  • T8S Dmi - modèle à tête étroite et à manoeuvre de secours
T8 filaire
tension d'alimentation
force du moteur t8
Vitesse de rotation des moteurs T8
indice de protection des moteurs T8
moteur à manoeuvre de secours

Installation d’un moteur Simu T8

L’installation d’un moteur T8 nécessite des compétences en motorisation industrielle et doit respecter les normes de sécurité en vigueur.

  • Préparation
    • Vérifier que le tube est compatible avec le moteur et ses bagues.
    • Installer les supports et les fixations adaptés.
  • Montage du moteur
    • Insérer le moteur dans le tube d’enroulement avec ses bagues.
    • Fixer le moteur via la platine de support.
    • Installer le frein de sécurité.
  • Connexion électrique
    • Brancher le moteur à la boîte de commande prévue pour ce type de puissance.
    • Ajouter les dispositifs de sécurité obligatoires (cellules, arrêt d’urgence).
  • Mise en service
    • Vérifier la rotation du moteur (sens montée/descente).
    • Effectuer les premiers tests de fonctionnement.
information importante
  • Si la fermeture du rideau se fait depuis une boîte à clé : seul le mode homme mort est autorisé
  • Si le rideau peut soulever une personne : le mode homme mort est obligatoire
  • Si le rideau ne peut pas soulever une personne : le pilotage en mode mixte est autorisé

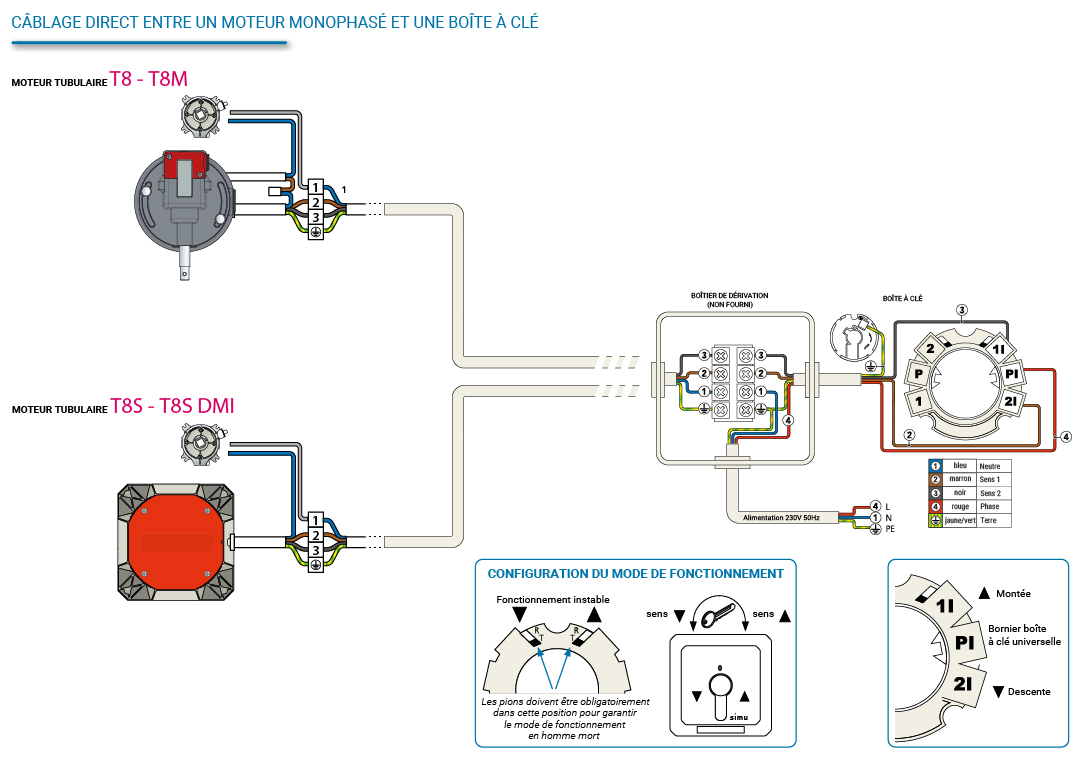

schéma de câblage d'un moteur simu T8

Le réglage d'un moteur Simu T8

Comme pour les moteurs de volets roulants résidentiels, les moteurs T8 disposent de fins de course mécaniques permettant de définir précisément les positions d’arrêt :

  • Réglage via deux vis/molettes accessibles sur la tête moteur (montée et descente).
  • Ajustement progressif jusqu’à ce que la fermeture s’arrête exactement en haut et en bas.
  • Vérification des butées mécaniques pour éviter tout effort excessif sur le tablier.

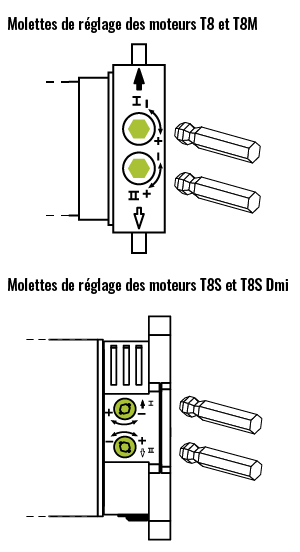

Identifier le rôle de chaque molette

indentification de molettes de réglage

Le réglage du moteur Simu T8 s'effectue à l'aide des molettes de réglage situées directement sur la tête moteur.

Les vis de réglages correspondent aux 2 sens de rotation de l'enroulement et elles servent à régler les positions des fins de course.

Selon le sens de rotation du moteur, chaque bouton ne réagira pas de la même manière. Vérifiez le sens de rotation du moteur et identifié la

  • Tourner une vis dans le sens horaire (+) pour augmenter la course
  • Tourner une vis dans le sens anti-horaire (-) pour diminuer la course.

Régler les fins de courses du moteur Simu T8

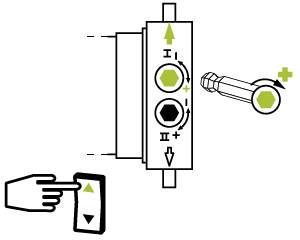

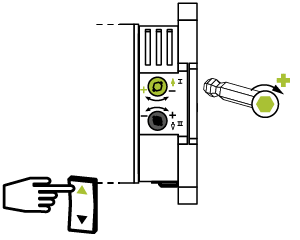

réglage de la fin de course haute d'un moteur T8

Réglage de la fin de course haute
Appuyer sur la touche Montée▲ de votre point de commande et ajuster la position de l’arrêt de fin de course en tournant la molette de réglage correspondant au sens de la monté.

réglage de la fin de course haute d'un moteur T8S

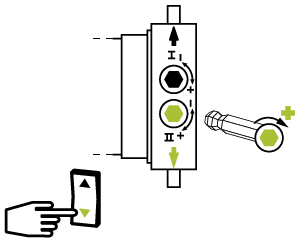

réglage de la fin de course basse d'un moteur T8

Réglage de la fin de course basse
Appuyer sur la touche Descente ▼ de votre point de commande et ajuster la position de l’arrêt de fin de course en tournant la molette de réglage correspondant au sens de la descente.

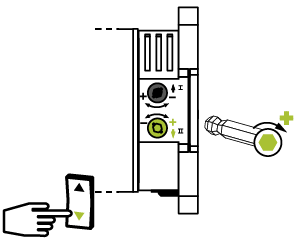

réglage de la fin de course basse d'un moteur T8S

Retrouvez les réglages en vidéo

scannez ou cliquez sur le QR Code
Youtube - réglage des moteurs T8 et T8M en vidéo
Youtube - réglage des moteurs T8S et T8S Dmi en vidéo

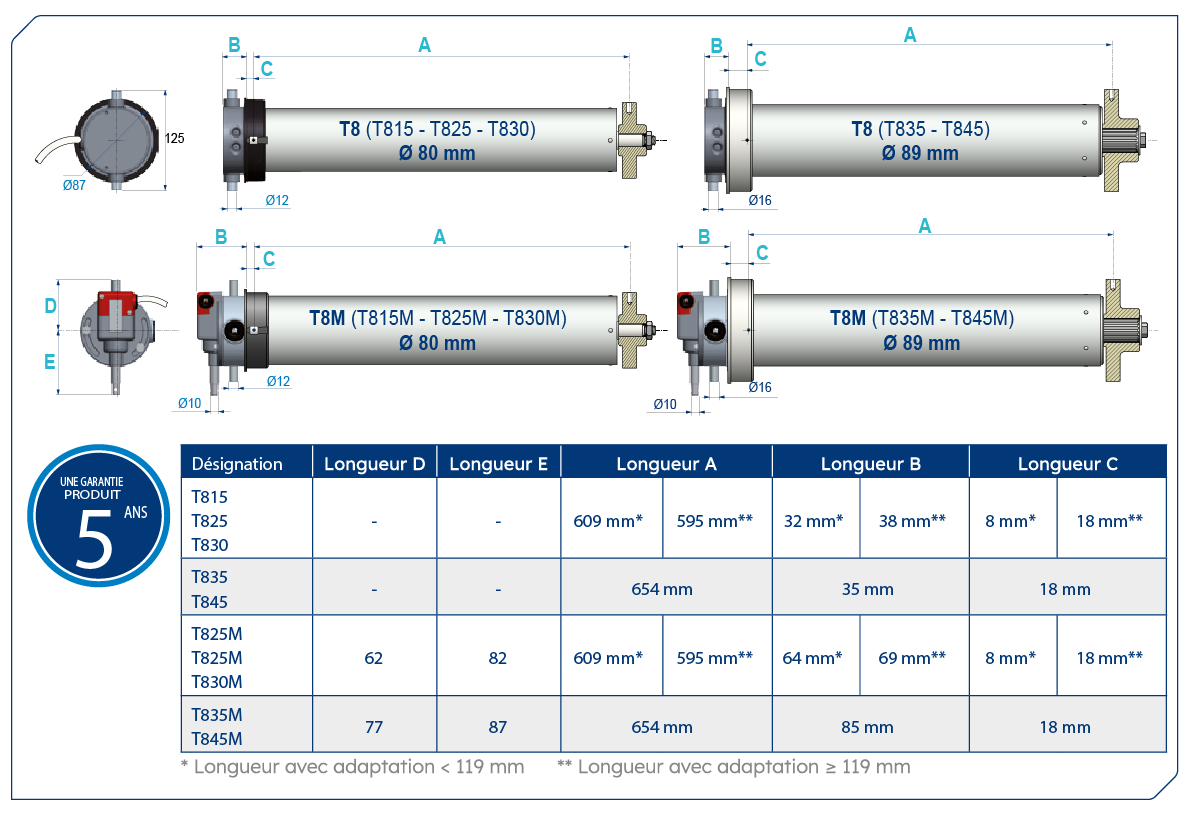

Les dimensions des moteurs T8 et T8M

Dimensions des moteurs T8 et T8M

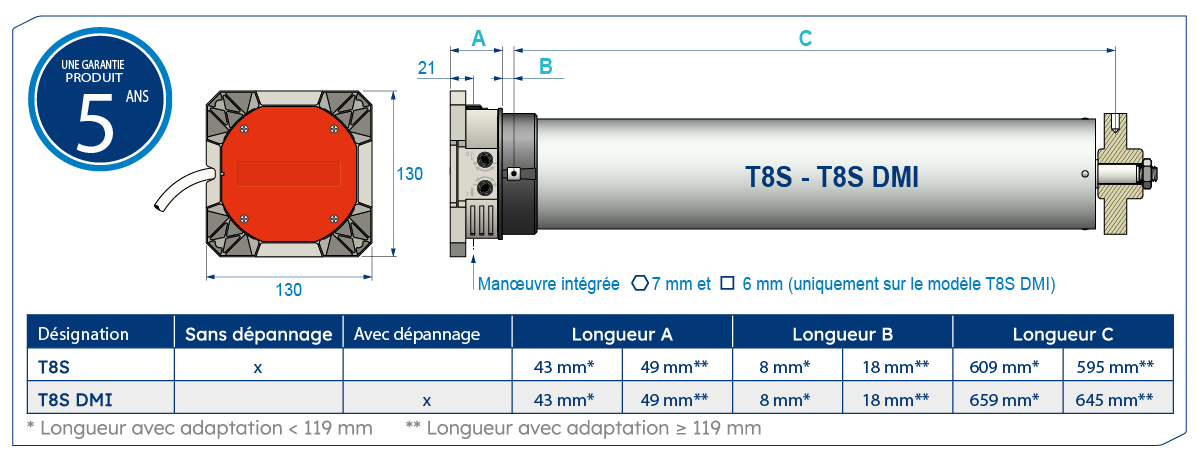

Les dimensions des moteurs T8S et T8S Dmi

Dimensions des moteurs T8S et T8S Dmi

Les points de commande et les accessoires de sécurité nécessaires

Cliquer sur les photos pour visualiser les différents produits

Les accessoires nécessaires

Pour une installation conforme et durable, les moteurs T8 s’accompagnent d’accessoires indispensables. La sécurité avant tout.

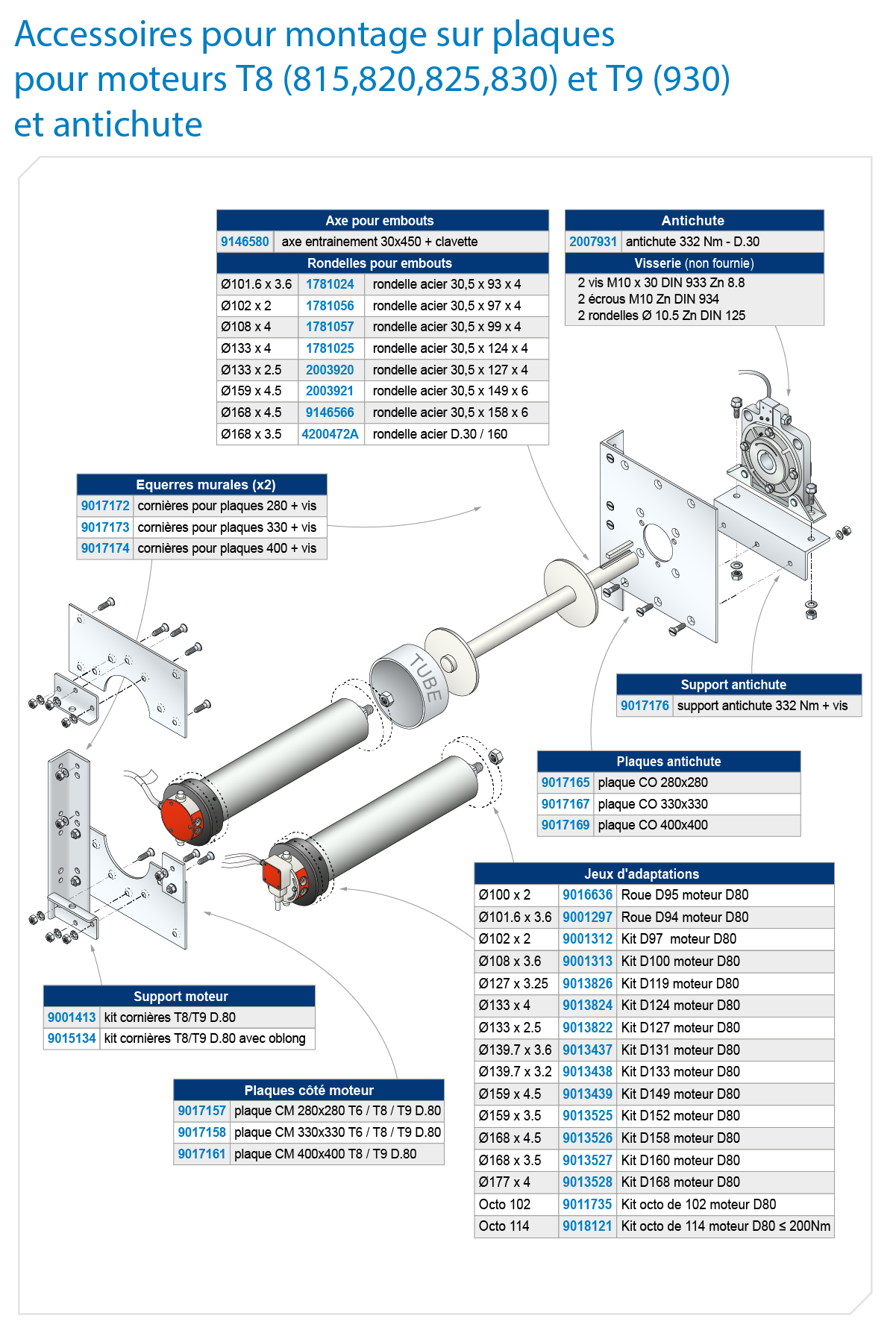

Accessoires pour T8 pour montage sur plaque
Axe et rondelles pour embouts Antichute, support et plaques Equerres murales, support moteur et plaques côté moteur Jeux d'adaptation
9146580 - axe 30 x 450 mm 2007931 - antichute 332 Nm - D.30 9017172 - cornières pour plaques 280 9016636 - tube Ø100 x 2
1781024 - tube Ø101.6 x 3.6 9017176 - support antichute 332 Nm 9017173 - cornières pour plaques 330 9001297 - tube Ø101.6 x 3.6
1781056 - tube Ø 102 x 2      9001312 - tube Ø102 x 2
1781057 - tube Ø 108 x 4 9017165 - plaque CO 280x280    9001313 - tube Ø108 x 3.6
1781025 - tube Ø133 x 4 9017167 - plaque CO 330x330 9001413 - kit cornières T8/T9 D.80 9013826 - tube Ø127 x 3.25
2003920 - tube  Ø133 x 2.5 9017169 - plaque CO 400x400 9015134 - kit cornières avec oblong 9013824 - tube Ø133 x 4
2003921 - tube  Ø159 x 4.5       9013822 - tube Ø133 x 2.5
9146566 - tube  Ø168 x 4.5    9017157 - plaque CM 280x280 D.80 9013437 - tube Ø139.7 x 3.6
4200472A - tube Ø168 x 3.5   9017158 - plaque CM 330x330 D.80 9013438 - tube Ø139.7 x 3.2
      9013439 - tube Ø159 x 4.5
      9013525 - tube Ø159 x 3.5
      9013526 - tube Ø168 x 4.5
      9013527 - tube Ø168 x 3.5
      9013528 - tube Ø177 x 4
      9011735 - tube Octo 102
      9018121 - tube Octo 114

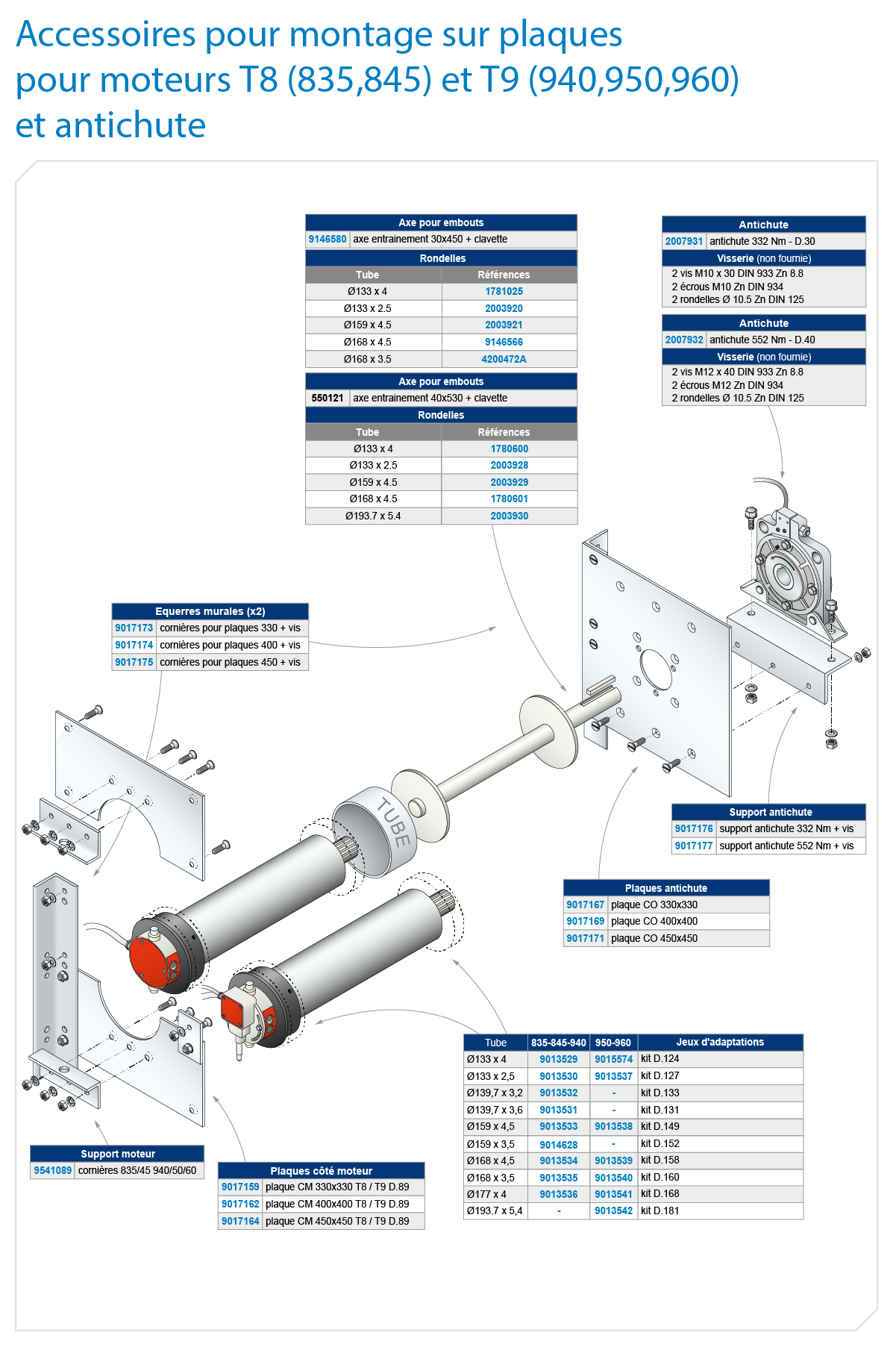

Accessoires pour T8 pour montage sur plaque avec antichute
Axe et rondelles pour embouts Antichute, support et plaques Equerres murales, support moteur et plaques côté moteur Jeux d'adaptation
9146580 - axe 30 x 450 mm 2007931 - antichute 332 Nm - D.30 9017172 - cornières pour plaques 280 9016636 - tube Ø100 x 2
1781024 - tube Ø101.6 x 3.6 9017176 - support antichute 332 Nm 9017173 - cornières pour plaques 330 9001297 - tube Ø101.6 x 3.6
1781056 - tube Ø 102 x 2     9001312 - tube Ø102 x 2
1781057 - tube Ø 108 x 4 9017165 - plaque CO 280x280  9001413 - kit cornières T8/T9 D.80 9001313 - tube Ø108 x 3.6
1781025 - tube Ø133 x 4 9017167 - plaque CO 330x330 9015134 - kit cornières avec oblong 9013826 - tube Ø127 x 3.25
2003920 - tube  Ø133 x 2.5 9017169 - plaque CO 400x400    9013824 - tube Ø133 x 4
2003921 - tube  Ø159 x 4.5    9017157 - plaque CM 280x280 D.80 9013822 - tube Ø133 x 2.5
9146566 - tube  Ø168 x 4.5   9017158 - plaque CM 330x330 D.80 9013437 - tube Ø139.7 x 3.6
4200472A - tube Ø168 x 3.5      9013438 - tube Ø139.7 x 3.2
      9013439 - tube Ø159 x 4.5
      9013525 - tube Ø159 x 3.5
      9013526 - tube Ø168 x 4.5
      9013527 - tube Ø168 x 3.5
      9013528 - tube Ø177 x 4
      9011735 - tube Octo 102
      9018121 - tube Octo 114

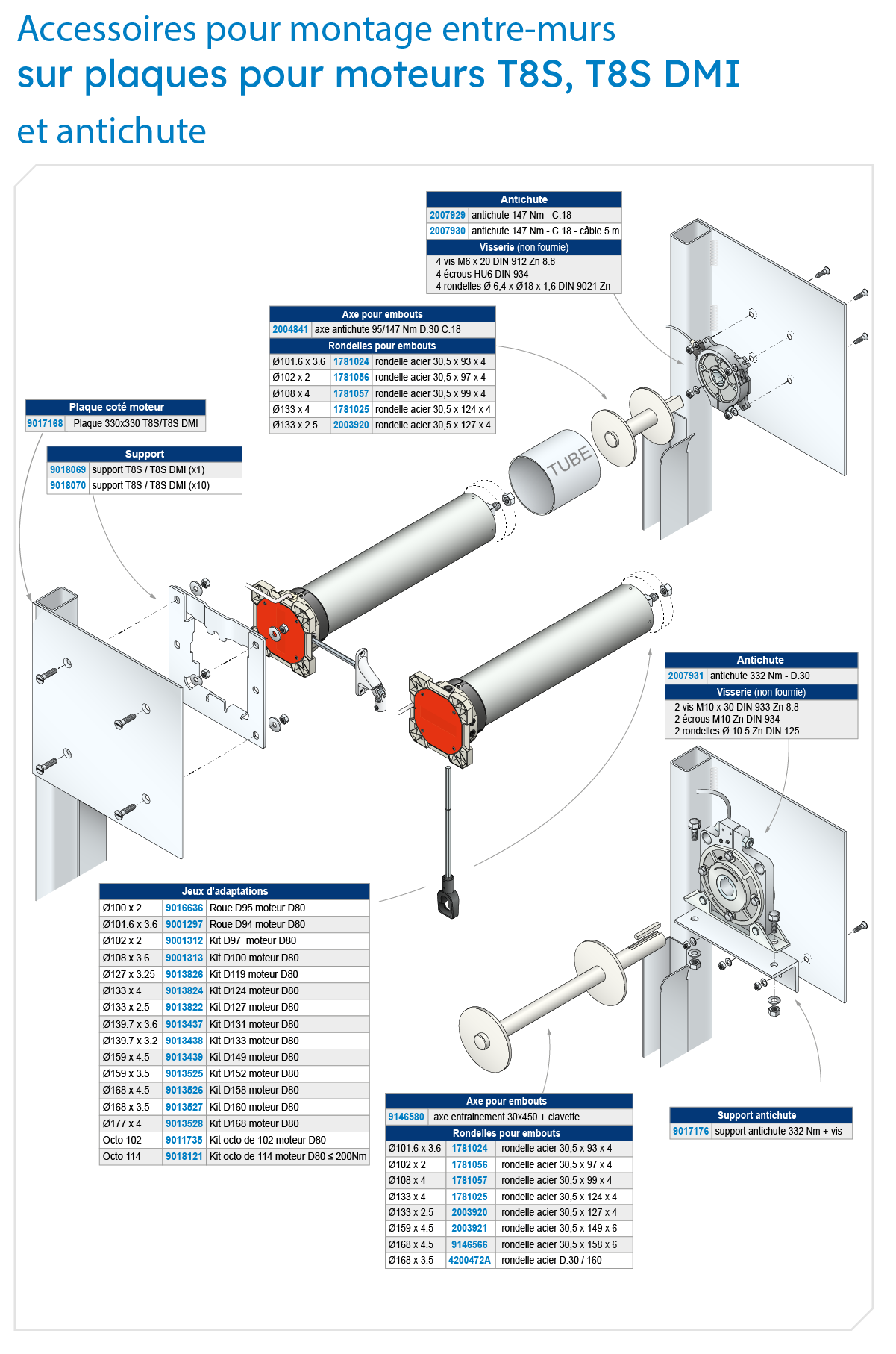

Accessoires pour T8 pour montage sur plaque entre murs avec antichute
Axe et rondelles pour embouts Antichute, support et plaques Equerres murales, support moteur et plaques côté moteur Jeux d'adaptation
2004841 - axe antichute 95/147 Nm D.30 C.18 2007929 - antichute 147 Nm - C.18 9017168 - plaque 330x330 T8S/T8S DMI 9016636 - tube Ø100 x 2
1781024 - tube Ø101.6 x 3.6 2007930 - antichute 147 Nm - C.18 - câble 5 m 9018069 - support T8S / T8S DMI 9001297 - tube Ø101.6 x 3.6
1781056 - tube Ø102 x 2     9001312 - tube Ø102 x 2
1781057 - tube Ø108 x 4 2007931 - antichute 332 Nm - D.30   9001313 - tube Ø108 x 3.6
1781025 - tube Ø133 x 4 9017176 - support antichute 332 Nm   9013826 - tube Ø127 x 3.25
2003920 - tube Ø133 x 2.5     9013824 - tube Ø133 x 4
  9017165 - plaque CO 280x280   9013822 - tube Ø133 x 2.5
9146580 - axe entrainement 30x450 + clavette 9017167 - plaque CO 330x330   9019914 - tube Ø133 x 3
1781024 - tube Ø101.6 x 3.6 9017169 - plaque CO 400x400   9013437 - tube Ø139.7 x 3.6
1781056 - tube Ø102 x 2     9013438 - tube Ø139.7 x 3.2
1781057 - tube Ø108 x 4     9013439 - tube Ø159 x 4.5
1781025 - tube Ø133 x 4     9013525 - tube Ø159 x 3.5
2003920 - tube Ø133 x 2.5     9013526 - tube Ø168 x 4.5
2003921 - tube Ø159 x 4.5     9013527 - tube Ø168 x 3.5
9146566 - tube Ø168 x 4.5     9013528 - tube Ø177 x 4
4200472A - tube Ø168 x 3.5     9011735 - tube Octo 102
      9018121 - tube Octo 114

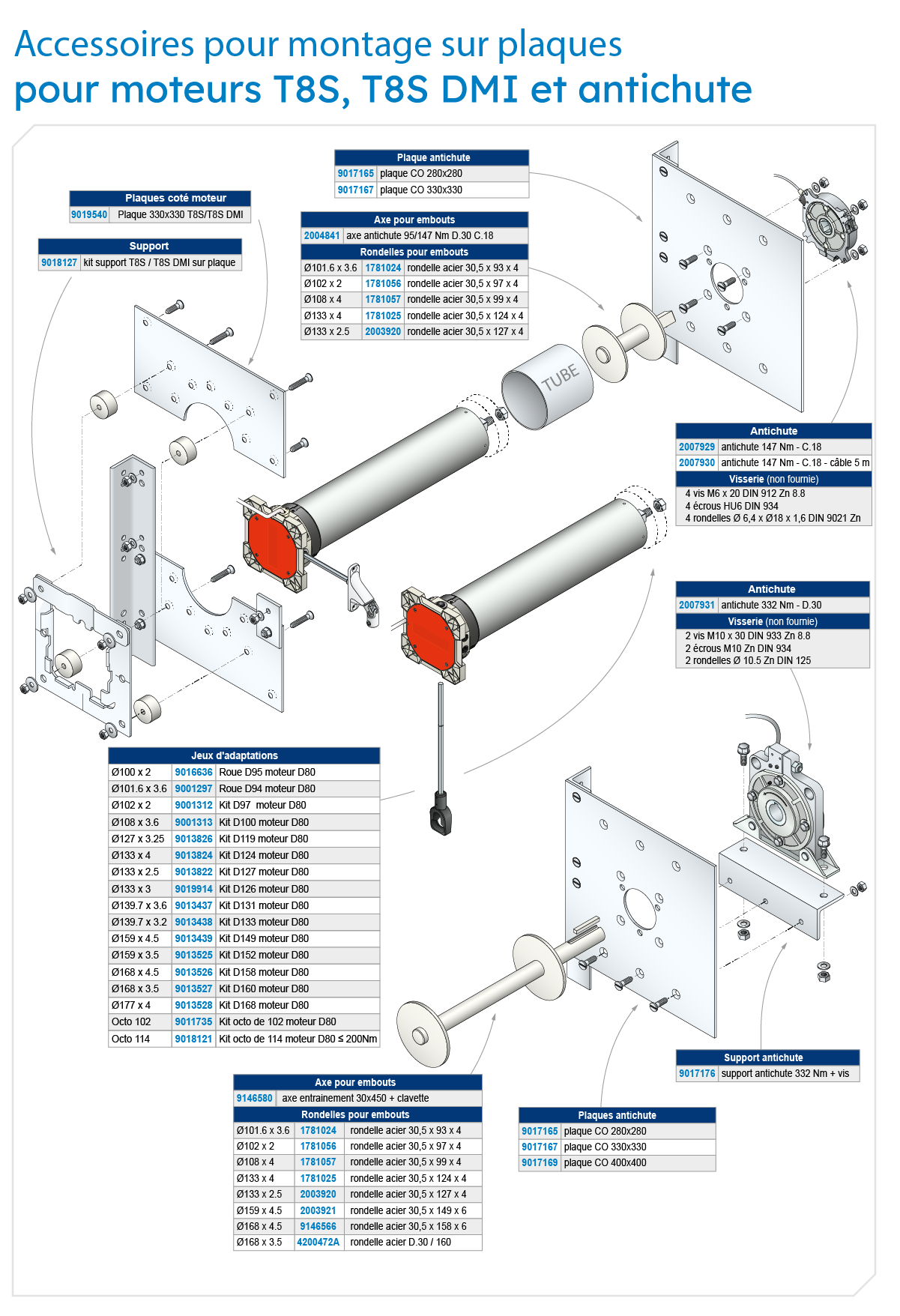

Accessoires pour T8S pour montage sur plaque
Axe et rondelles pour embouts Antichute, support et plaques Equerres murales, support moteur et plaques côté moteur Jeux d'adaptation
2004841 - axe antichute 95/147 Nm D.30 C.18 2007929 - antichute 147 Nm - C.18 9019540 - Plaque 330x330  9016636 - tube Ø100 x 2
1781024 - tube Ø101.6 x 3.6 2007930 - antichute 147 Nm - C.18 - câble 5 m 9018127 - kit support sur plaque 9001297 - tube Ø101.6 x 3.6
1781056 - tube Ø102 x 2 9017165 - plaque CO 280x280   9001312 - tube Ø102 x 2
1781057 - tube Ø108 x 4 9017167 - plaque CO 330x330   9001313 - tube Ø108 x 3.6
1781025 - tube Ø133 x 4     9013826 - tube Ø127 x 3.25
2003920 - tube Ø133 x 2.5 2007931 - antichute 332 Nm - D.30   9013824 - tube Ø133 x 4
  9017176 - support antichute 332 Nm   9013822 - tube Ø133 x 2.5
9146580 - axe entrainement 30x450 9017165 - plaque CO 280x280    9019914 - tube Ø133 x 3
1781024 - tube Ø101.6 x 3.6 9017167 - plaque CO 330x330   9013437 - tube Ø139.7 x 3.6
1781056 - tube Ø102 x 2 9017169 - plaque CO 400x400   9013438 - tube Ø139.7 x 3.2
1781057 - tube Ø108 x 4     9013439 - tube Ø159 x 4.5
1781025 - tube Ø133 x 4     9013525 - tube Ø159 x 3.5
2003920 - tube Ø133 x 2.5     9013526 - tube Ø168 x 4.5
2003921 - tube Ø159 x 4.5     9013527 - tube Ø168 x 3.5
9146566 - tube Ø168 x 4.5     9013528 - tube Ø177 x 4
4200472A - tube Ø168 x 3.5     9011735 - tube Octo 102
      9018121 - tube Octo 114

Choisir la force de votre moteur

Bien choisir la force de votre moteur est primordial pour le bon fonctionnement de votre installation.

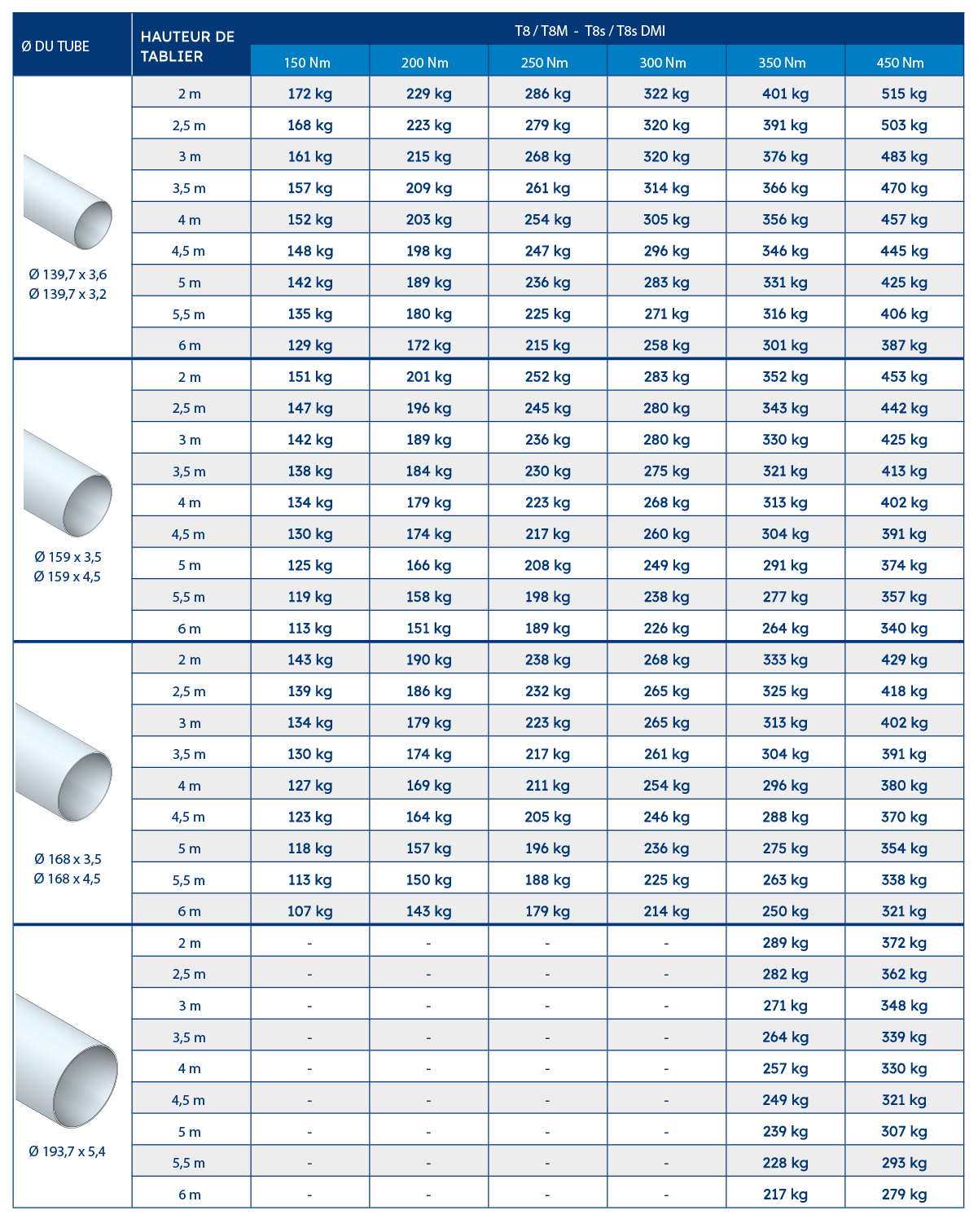

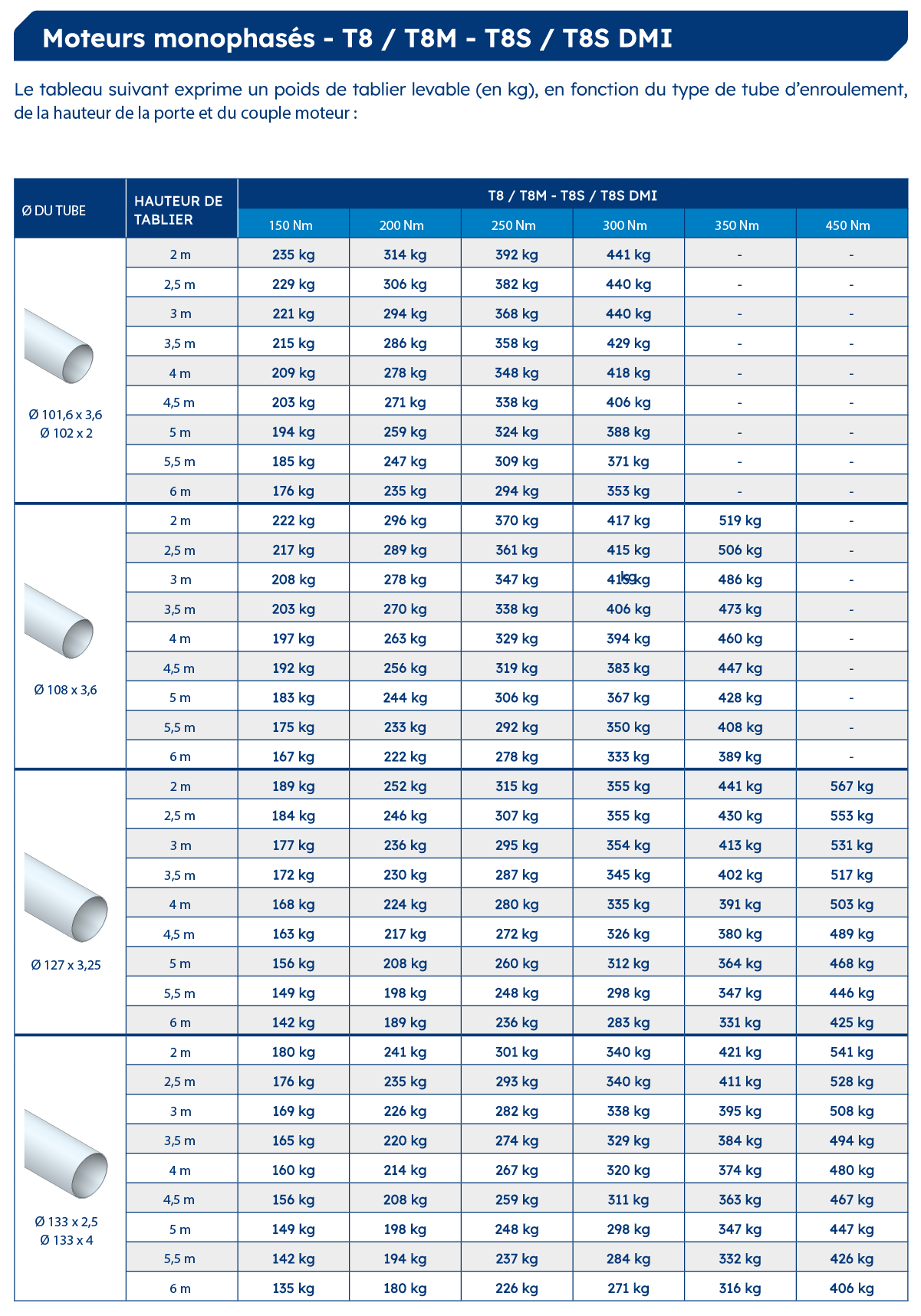

Abaques des moteur T8 - T8M - T8S - T8S Dmi
Force des moteur T8 - T8M - T8S - T8S Dmi

Diagnostiquer une panne de votre moteur T8

Problèmes rencontrés Causes possibles du dysfonctionnement Solutions proposées
Les fins de course se dérèglent La couronne d'adaptation située au niveau de la tête moteur est mal fixée que ce soit sur le compte tour ou sur le tube d'enroulement. Vérifier la présence et le positionnement des vis de fixation de la couronne.
Le moteur tourne que dans un sens Il s'agit d'un problème de branchement. Vérifier le câblage de votre point de commande (les fils marron et noir) puis tester de nouveau le moteur.
Le moteur ne fonctionne plus La motorisation peut être en coupure thermique.  Attendre que le moteur refroidisse
Le moteur ne réagit pas à la commande Le microswitch de fin de course s'est enclenché.  Faire tourner le moteur de quelques tours en arrière en actionnant la manoeuvre de dépannage pour qu'il réagisse de nouveau à un ordre de commande.
​ La manoeuvre de dépannage est enclenché, le microswitch coupe l'alimentation du moteur.  Désenclencher le système de manoeuvre de dépannage.
​ La manivelle actionne la coupure du microswitch. Décrocher la manivelle du système de manoeuvre de dépannage lorsque vous ne l'utilisez pas.
​ Le contact de l'antichute est activé. Vérifier la continuité du contact de l'antichute.

En conclusion

Les moteurs Simu T8 représentent la solution idéale pour les fermetures industrielles lourdes : robustesse, puissance et sécurité sont au rendez-vous.
Grâce à leurs couples élevés (150 Nm et plus), ils répondent aux besoins des commerces, entrepôts et bâtiments industriels nécessitant une motorisation fiable et durable.

Avec les bons accessoires (antichute, armoire de commande, dispositifs de sécurité), les T8 garantissent un fonctionnement conforme aux normes et une utilisation en toute sérénité.
