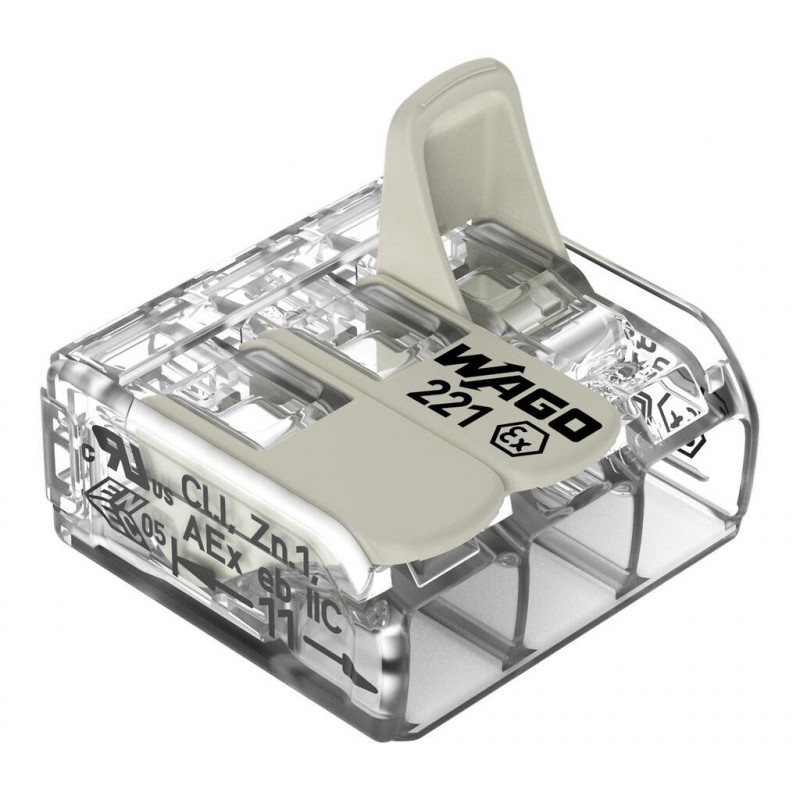

Borne de raccordement certifiée Ex à levier 3 fils Wago 221-483

Borne de raccordement certifiée Ex avec levier 3 fils Wago 221-483

La borne de raccordement avec levier 3 fils Wago 221-483 est compatible avec les contacts de pontage pour regrouper 2 bornes de raccordement ensemble. Idéalement situé au dos de la borne, l'orifice test permet d'insérer la pointe de votre multimètre à l'intérieur en toute sécurité pour effectuer une mesure de tension électrique. Indispensables pour tous vos travaux d'électricité générale, tertiaire ou industrielle.

Environnement ATEX et certification Ex :

Tous les produits électriques et de nombreux produits non électriques destinés à une utilisation dans des zones à risque d'explosion doivent satisfaire à des exigences Ex/ATEX spécifiques.

Ces bornes peuvent être utilisés à la fois dans le groupe II et le groupe I, les exigences standard étant identiques dans ce cas.

Les bornes de la gamme Wago 221 Ex 2, 3 et 5 fils répondent à des exigences strictes : Protégées contre la corrosion, résistantes aux vibrations et protégées contre le desserrage.

Approuvé uniquement en liaison avec l'adaptateur de montage 221-501. D'autres adaptateurs sont possibles. Les bornes doivent être installées dans un boîtier répondant aux exigences d'un indice de protection reconnu selon EN 60079-0, section 1 ou EN 60079-31.

Lors du montage des bornes dans un boîtier de indice de protection sécurité accrue « eb » conformément à la norme EN 60079-7, les distances d'isolement et les lignes de fuite indiquées dans le tableau 2 de cette norme doivent être respectées. Concernant l'utilisation d'accessoires, voir le point 1.

Données de références selon ATEX: PTB 18 ATEX 1019 U / IECEx: PTB 18.0045U (Ex eb IIC Gb) , les certifications sont consultables depuis la section documents joints.

Données techniques :

Pour fils en cuivre selon les caractéristiques suivantes :

- Conducteur rigide : 0,2 mm² à 4 mm² / 24 à 12 AWG

- Conducteurs semi-rigides : 0,2 mm² à 4 mm² / 24 à 12 AWG

- Conducteurs souples : 0,14 mm² à 4 mm² / 24 à 12 AWG

Utilisation rapide et instantanée en 4 gestes :

- Dénuder votre fil électrique sur une longueur de 11 mm

- Lever le levier pour débloquer un emplacement de la borne

- Insérer le fil dénudé

- Baisser le levier pour verrouiller le fil dans la borne

Pratique, multi domaines :

De format réduit, cette borne s'adaptera à toutes vos installations même dans les espaces les plus étroits, motorisation de volet roulant, inverseurs ou encore armoires de commande, les utilisations sont nombreuses.

Précautions d'emploi :

Comme tout usage et branchement d'appareillages ou éléments électriques, assurez-vous de respecter les normes électriques en vigueur dans votre pays.

Les instructions de manipulation sont téléchargeables à tout moment dans la rubrique fichiers joints. Les documents de certifications et de conformité environnementales sont disponibles sur demande.
