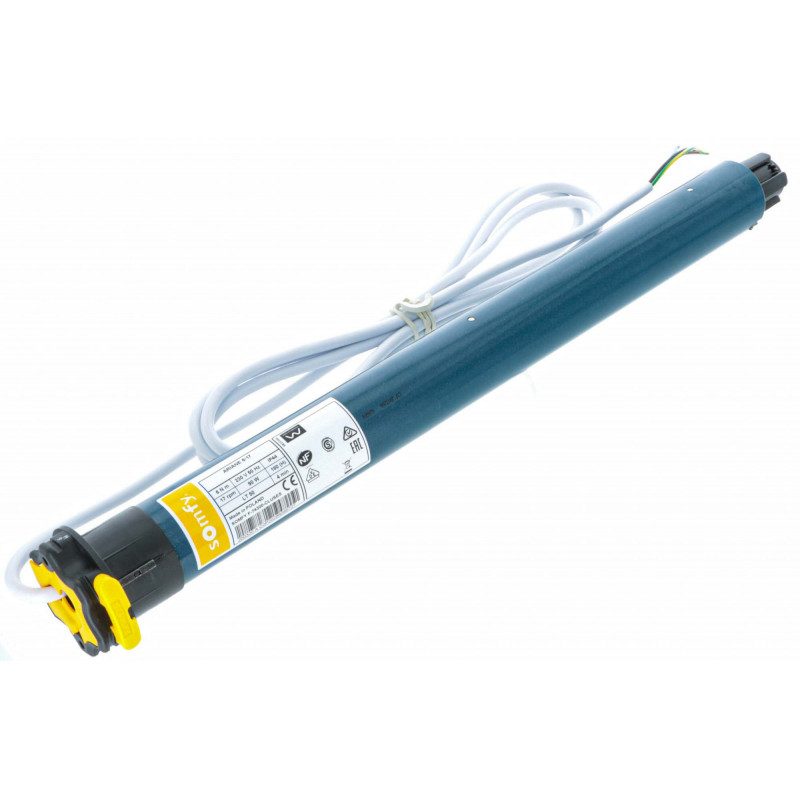

Moteur Somfy LT 50 Ariane 6 newtons 6/17

Moteur Somfy LT50 Ariane 6 newtons 6/17 - 1032049

Le moteur Somfy filaire LT 50 Ariane 6/17 est un automatisme à réglage rapide et fait partie de la célèbre gamme LT50, la plus installée au monde pour les volets roulants. Robuste et éprouvé, ce moteur est parfaitement adapté à la plupart des volets roulants de fenêtres et portes-fenêtres.

Le temps de mise en oeuvre du moteur de volet roulant Somfy et du moteur de store Somfy LT 50 Ariane est extrêmement réduit. Le réglage des fins de course du moteur Somfy LT 50 Ariane 6/17 est très rapide et s'effectue par simple appui sur les boutons poussoirs qui se trouvent sur la tête du moteur.

La tête en étoile du moteur Somfy LT 50 permet 6 possibilités d'orientation du moteur. Doté d’un câble débrochable très pratique, il facilite l’entretien et le remplacement.

Le Moteur Somfy LT 50 Ariane 6/17  est idéal pour moderniser une installation existante ou remplacer un moteur défectueux, grâce à sa compatibilité étendue avec de nombreux anciens modèles Somfy et les différents tubes d'enroulement du marché.

Remplace les modèles Somfy suivant :

• LT50 Solus 2PA 6/12
• LS50 Pictor 6/16 (adaptation et support à changer)

• un câble blanc de 2.5 mètres (4 brins de 0.75 mm²)
• une notice

• Bagues d'adpatation Somfy LT50
• Supports moteur
• Commandes et inverseurs de volet roulant

• Couple moteur : 6 Nm
• Vitesse de rotation : 17 tr/min
• Alimentation : 230 V / 50 Hz
• Intensité absorbée : 0,4 A
• Fins de course : mécaniques – 46 tours max
• Indice de protection : IP44
• Niveau sonore : 47 dBA (montée)
• Poids : 1,72 kg
• Température de fonctionnement : -25 °C à +70 °C
• Certification : NF

Dimensions du moteur Somfy Ariane:

• L1 : 505 mm
• L2 : 490 mm

Des alternatives économiques au moteur Somfy Ariane :

Vous souhaitez réduire le coût de votre motorisation sans sacrifier la qualité ? Chez Voleda, nous proposons des moteurs d’autres marques, parfaitement compatibles avec les volets roulants, qui peuvent remplacer le moteur Somfy Ariane à un prix plus avantageux.

La seule différence notable : le câble d’alimentation n’est pas débrochable. Pour le reste, vous bénéficiez d’une qualité équivalente, avec la même durée de garantie.

Dans notre sélection, ajoutez simplement la bague d’adaptation compatible (si nécessaire) pour une installation rapide et sans modification. Vous pourrez conserver votre support moteur !

• • Moteur Simu T5S 8 newtons (câble débrochable et compatible avec celui du Somfy Ariane)
  • Moteur Came MOS5 10 newtons
  • Moteur A-Ok filaire 10 Newtons + Bagues d'adaptation A-OK AM45
  • Moteur Cherubini Filaire 10 Newtons + Bagues d'adaptation Cherubini 45mm
  • Moteur Gaposa XQ5P 10 newtons + Bagues d'adaptation Gaposa XQ50
  • Moteur Nice Era M SH 8 Newtons + Bagues d'adaptation Nice M

Pour déterminer le modèle de vos bagues d'adaption, vous pouvez consulter notre guide ici ou nous envoyer des photos ainsi que le diamètre de votre axe d'enroulement via notre formulaire de contact ou WhatsApp.

Comment choisir la puissance de votre moteur de volet roulant?

Le choix du moteur Somfy pour volet roulant repose principalement sur le couple, exprimé en Newton-mètre (Nm). Pas de panique : c’est simple à calculer. Il vous suffit de connaître le poids total du tablier, de déterminer le type de tube d’enroulement (voir ci-dessus), puis de vous reporter à l’abaque moteur Somfy correspondant.

1. Poids des lames de volet roulant :

• • Lames en PVC de 35 à 42 mm : 4,00 kg/m²
  • Lames en PVC de 50 à 60 mm : 5,50 kg/m²
  • Lames en Aluminium de 35 à 42 mm : 4,50 kg/m²
  • Lames en Aluminium de 50 à 60 mm : 6,00 kg/m²
  • Lames en Bois de 50 à 60 mm : 11,00 kg/m²

2. Déterminer la hauteur et l'épaisseur des lames pour le calcul :

3. Formule de calcul du poids du tablier :

• • Largeur x (Hauteur + 0,20 m) x Poids au m² des lames

Vous avez tous les éléments nécessaire pour connaitre le poids de votre tablier de volet roulant. Maintenant vous n'avez plus qu'à consulter les abaques pour déterminer la puissance de votre moteur :

• • Abaques lames de lames 35, 37 et 40 mm
  • Abaques lames de lames 55 et 60 mm

Réglages des fins de courses des moteurs Somfy LT50 à boutons :

1. Enlever le cache jaune, enfoncer les boutons jaune et blanc
2. Inverser les fils noir et marron si le moteur tourne à l’envers
3. Monter/descendre le volet jusqu’à la position souhaitée
4. Appuyer sur le bouton correspondant pour enregistrer la position
5. Tester le fonctionnement et repositionner le cache

Retrouvez la procédure complète sur :

• • La notice dans l'onglet "DOCUMENTS JOINTS"
  • L'application Help me By Somfy
  • La vidéo de programmation ci-dessous :
