Moteur Plug&Play Safe Easy 10/17 filaire Cherubini CEK45101700

Moteur Cherubini Plug&Play Safe Easy 10/17 - CEK45101700

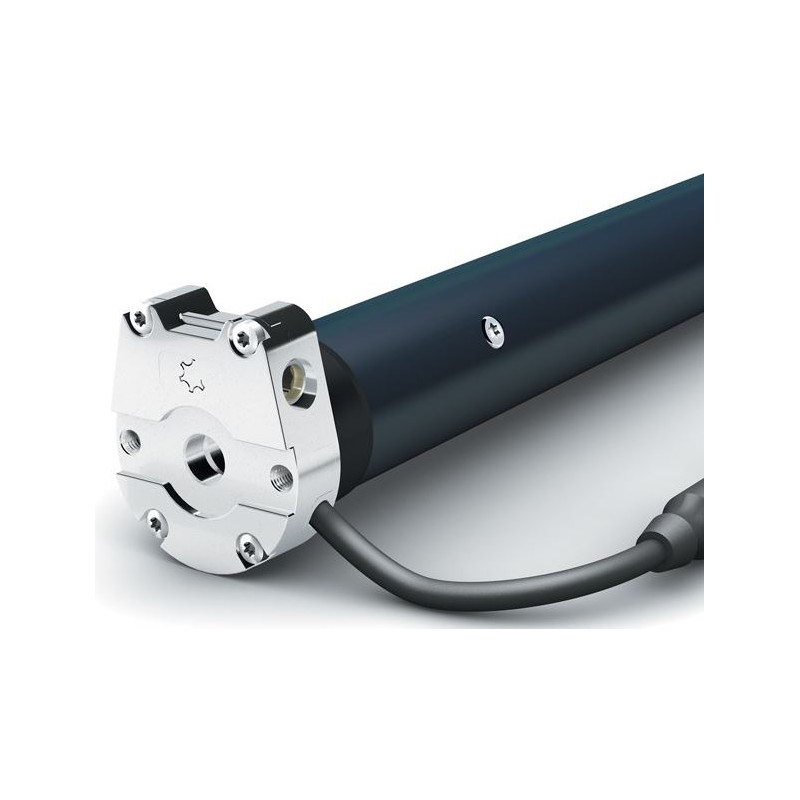

Le moteur filaire Cherubini Plug&Play Safe Easy 10/17 est un automatisme tubulaire Ø45 compact avec manœuvre de secours rapport 1:15 et fins de course électroniques. Cette motorisation Cherubini possède une force de 10 newtons et une vitesse de 17 tours minute.

Il est possible de régler automatiquement les fins de course pour les volets roulants dotés de verrous rigides et de butées de lame finale. En cas de mouvement manuel avec manœuvre de secours le rétablissement se fait automatiquement.

La tête du moteur Cherubini avec manœuvre de secours intégrée est compacte, c'est l'une des plus compactes du marché avec seulement 19 mm d'épaisseur.

Le moteur Plug&Play Safe Easy Cherubini filaire est protégé contre le gel et possède une détection d'obstacle en montée comme en descente.

Ses dimensions réduites permettent d'installer le dispositif dans des espaces limités.

Le connecteur Easy avec câble noir en néoprène du moteur Plug&Play Safe Easy Cherubini CEK45101700 permet une installation rapide. Le branchement direct en parallèle est possible.

Son installation s'effectue uniquement sur les volets roulants équipés de sangles rigides et de bouchons sur la lame finale. La pose de verrous rigides ou anti-effraction et des butées apparentes ou invisibles sont nécessaires pour le bon fonctionnement de la motorisation.

• un câble noir de 20 cm (4 brins de 0.75 mm²)
• une notice

• Bagues d'adaptation Cherubini

• Supports moteur
• Emetteurs et récepteurs Cherubini

• Couple moteur : 10 Nm
• Vitesse de rotation : 17 tr/min
• Alimentation : 230 V / 50 Hz
• Puissance : 135 W
• Intensité absorbée : 0,6 A
• Stand-by : 0,46 W
• Fins de course : électroniques
• Commande par interrupteur
• Rapport de réduction : 1:15
• Indice de protection : IP44
• Poids : 2,6 kg

Dimension du moteur :

• L1 : 546 mm

Comment choisir les bagues d'adaptation?

Pour déterminer le modèle de vos bagues d'adaptation, vous pouvez consulter notre guide ici ou nous envoyer des photos ainsi que le diamètre de votre axe d'enroulement via notre formulaire de contact ou WhatsApp.

Comment choisir la puissance de votre moteur de volet roulant?

Le choix du moteur Cherubini pour volet roulant repose principalement sur le couple, exprimé en Newton-mètre (Nm). Pas de panique : c’est simple à calculer. Il vous suffit de connaître le poids total du tablier, de déterminer le type de tube d’enroulement (voir ci-dessus), puis de vous reporter à l’abaque correspondant.

1. Poids des lames de volet roulant :

• • Lames en PVC de 35 à 42 mm : 4,00 kg/m²
  • Lames en PVC de 50 à 60 mm : 5,50 kg/m²
  • Lames en Aluminium de 35 à 42 mm : 4,50 kg/m²
  • Lames en Aluminium de 50 à 60 mm : 6,00 kg/m²
  • Lames en Bois de 50 à 60 mm : 11,00 kg/m²

2. Déterminer la hauteur et l'épaisseur des lames pour le calcul :

3. Formule de calcul du poids du tablier :

• • Largeur x (Hauteur + 0,20 m) x Poids au m² des lames

Vous avez tous les éléments nécessaire pour connaitre le poids de votre tablier de volet roulant. Maintenant vous n'avez plus qu'à consulter les abaques pour déterminer la puissance de votre moteur :

• • Abaques lames de lames 35, 37 et 40 mm
  • Abaques lames de lames 55 et 60 mm

Vous pouvez retrouver tous nos guides complet sur notre blog ou retrouver toutes les notice et abaques dans notre centre de documentation :

• • • • Centre de documentation
      • Blog
      • Comment calculer la force de mon moteur de volet roulant ?
      • Comment mesurer la hauteur et l'épaisseur des lames de volet roulant?
