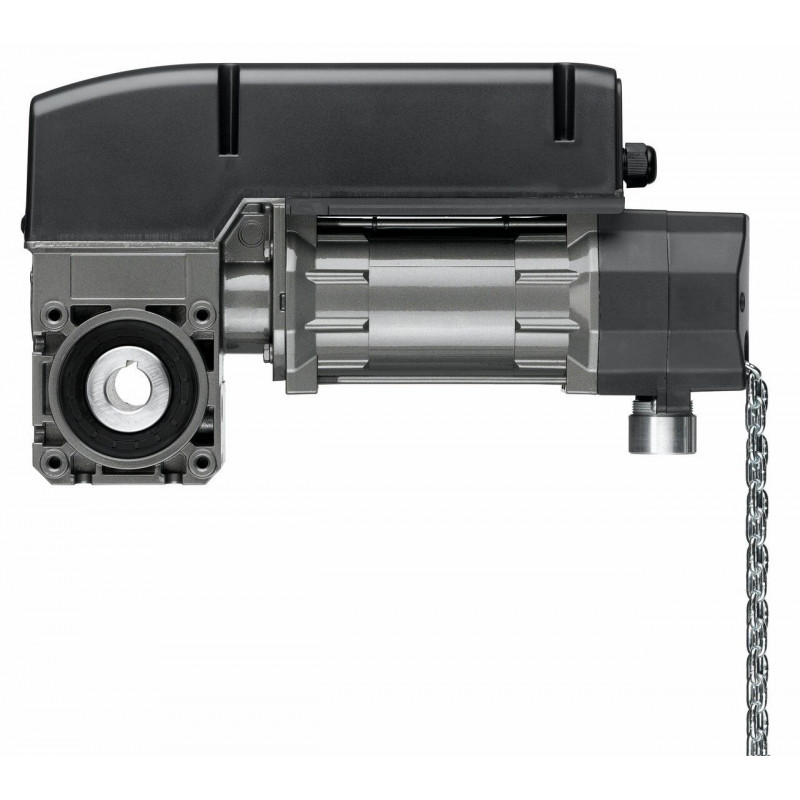

Moteur Marantec STAC1-11-24 KE 400 V/3~ AWG 25,4 mm – CS265

Moteur Marantec STAC1-11-24 KE 400 V/3~ AWG 25,4 mm – CS265

Le moteur Marantec STAC 1-11-24 KE est un opérateur industriel Marantec conçu pour l'automatisation des portes sectionnelles à équilibrage par ressorts d'une surface allant jusqu'à 45 m². C'est une solution robuste destinée aux bâtiments industriels, logistiques et commerciaux à trafic régulier.

Son moteur triphasé 400V développe un couple de sortie de 110 Nm pour une vitesse de 24 min⁻¹, avec un couple de maintien minimum de 600 Nm. Il est dimensionné pour 20 cycles par heure maximum, pour une utilisation standard. Pour les applications à cycle plus intense, Marantec propose des versions HD adaptées.

Commande de secours par chaîne

La version KE (Kettennotbetätigung) est équipée d'une commande de secours par chaîne manuelle. En cas de coupure de courant, il est possible d'actionner la porte manuellement sans outil spécifique. La chaîne de secours fournie mesure 5 000 mm avec 2 attaches rapides, et une chaîne additionnelle de 1 000 mm est intégrée à la motorisation. Le passage de la manivelle à la chaîne est facilité par la conception de l'appareil.

Commande intégrée CS 265

La motorisation embarque directement la commande CS 265, alimentée en 24V DC. Cela simplifie l'installation en limitant le câblage et le nombre de composants. Le réglage des positions finales s'effectue par codeur électronique absolu (AWG), pour une précision et une répétabilité élevées.

Conception et mise en place

Le boîtier est en aluminium moulé avec un réducteur à vis sans fin et double palier d'arbre, reconnu pour sa durabilité dans les environnements industriels. L'arbre creux de 25,4 mm correspond à la configuration standard pour les portes sectionnelles ; d'autres diamètres sont disponibles sur demande.

Les connexions sont enfichables pour faciliter la mise en œuvre et le remplacement. L'indice de protection IP54 assure la résistance aux projections d'eau et à la poussière.

Contenu du kit :

• Motorisation STAC 1-11-24 KE 400V/3~ AWG 25,4 mm avec chaîne de secours 1 000 mm et commande intégrée CS 265
• Chaîne de secours 5 000 mm avec 2 attaches rapides
• Support de couple 1 en forme de L
• Triple bouton-poussoir CS-I 15 – câble 7 000 mm
• Sac d'accessoires STA standard
