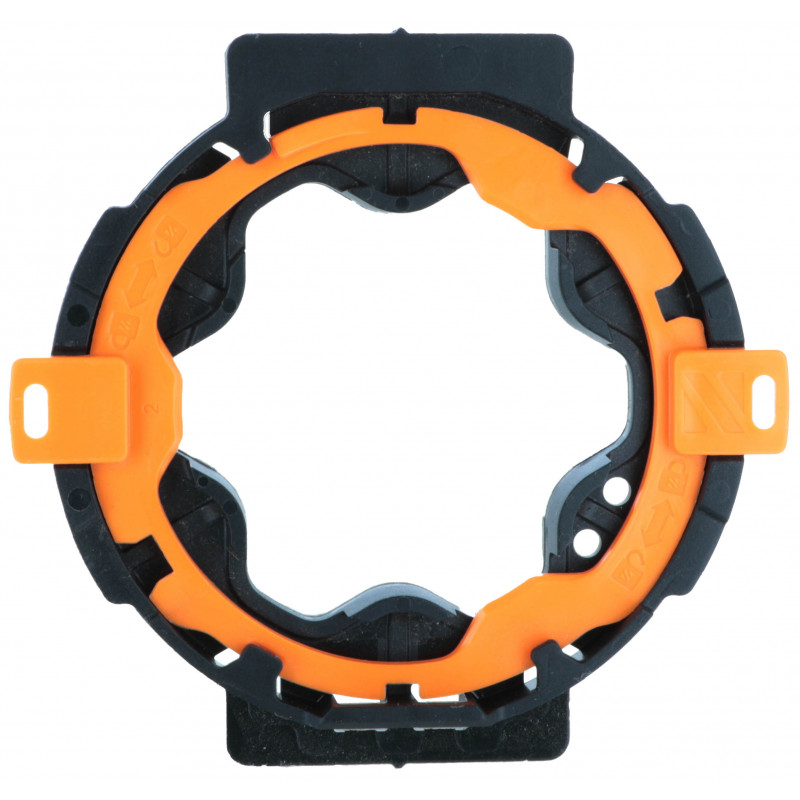

Manchon Optimo by ZF étoile déport 0 – ZF B782B

Manchon Optimo by ZF étoile déport 0 pour volet roulant traditionnel - ZF B782B

Le manchon B782B Optimo by ZF est un composant destiné aux installations de volets roulants traditionnels équipées du système Tradi Optimo by ZF de Zurflüh-Feller. Il permet d'assurer la liaison entre le support Optimo et les différents éléments de l'axe du volet roulant.

Cette version est équipée d'une étoile avec un déport de 0. Le B782B est une pièce symétrique gauche/droite, ce qui permet son utilisation aussi bien côté manœuvre que côté opposé à la manœuvre, avec les embouts associés prévus pour cette configuration.

Le manchon est fabriqué en PA chargé fibre de verre, un matériau adapté aux contraintes mécaniques rencontrées dans le mécanisme d'un volet roulant. Il se bride sur les supports Optimo by ZF à l'aide de la clé de verrouillage B782G, en respectant le sens de montage et de démontage indiqué par le fabricant.

La compatibilité avec le moteur dépend de la configuration de l'installation et doit être vérifiée dans la documentation technique du système Optimo by ZF. Le fabricant recommande notamment de se reporter au cahier technique pour déterminer les associations adaptées.

La référence B782B convient donc aux travaux de montage, de remplacement et de réparation de volets roulants traditionnels Optimo by ZF, pour les installations nécessitant une configuration avec étoile déport 0.
