Remplacer la sortie de caisson de son volet roulant : le guide simple et complet

C’est un classique du dimanche matin : vous voulez ouvrir vos volets pour laisser entrer le soleil, vous tournez la manivelle, et... c’est le drame. La manivelle tourne dans le vide ou se bloque, et le tablier refuse de bouger. Pas de panique ! Avant d’envisager de changer tout le mécanisme, sachez que le coupable est souvent une petite pièce de liaison : la sortie de caisson de volet roulant.

Chez Voleda.fr, nous savons que pour nos clients — qu'ils soient bricoleurs du dimanche ou artisans chevronnés — la réparabilité est essentielle. Voici donc tout ce qu’il faut savoir pour diagnostiquer la panne et remplacer cette pièce maîtresse sans difficulté.

Pour réparer, il faut comprendre. Sur un volet roulant manuel, la mécanique est assez simple.

Vous avez la manivelle (la tige que vous tenez), qui est reliée à une genouillère (l'articulation).

Cette genouillère est fixée à une tige métallique qui traverse le mur ou le coffre pour aller s'insérer dans le mécanisme de relevage.

C'est cet ensemble de traversée que l'on nomme la sortie de caisson. Elle fait le pont entre l'extérieur (votre main) et l'intérieur du coffre (le treuil).

C'est une pièce détachée de volet roulant très sollicitée, soumise à des torsions quotidiennes, ce qui explique qu'elle puisse casser ou s'user avec le temps.

Avant de commander votre pièce sur Voleda.fr, il faut être sûr de la panne. Les symptômes sont souvent proches, mais la cause diffère.

Si vous entendez un "clac-clac" à l'intérieur du coffre, penchez-vous sur le treuil et consultez notre guide : Comment choisir un treuil de volet roulant ?

Si le mouvement semble "déconnecté" entre la manivelle et le coffre, c'est la sortie de caisson.

C'est l'étape cruciale. Il n'existe pas de modèle universel. Pour ne pas vous tromper, vous allez devoir observer (et mesurer !) votre pièce actuelle.

Voici les critères à vérifier pour sélectionner votre tige sortie de caisson volet roulant :

La partie qui rentre dans le treuil est-elle carrée (souvent 6 ou 8 mm) ou hexagonale (souvent 7 mm) ?

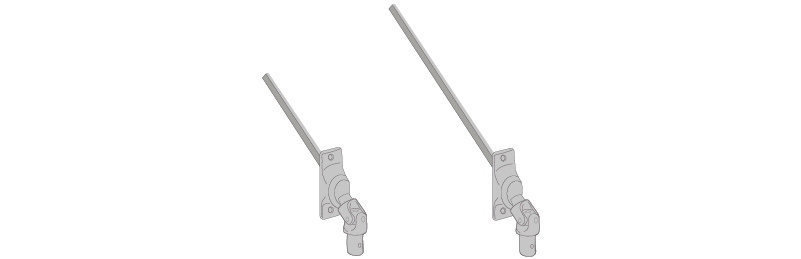

Elle varie selon l'épaisseur de votre mur ou la profondeur du coffre. Trop courte, elle n'atteindra pas le treuil ; trop longue, vous devrez la recouper (ce qui est faisable avec une scie à métaux).

C'est l'angle formé par la sortie de caisson. 30°, 45° ou 90° ? Observez l'inclinaison de votre manivelle par rapport au coffre.

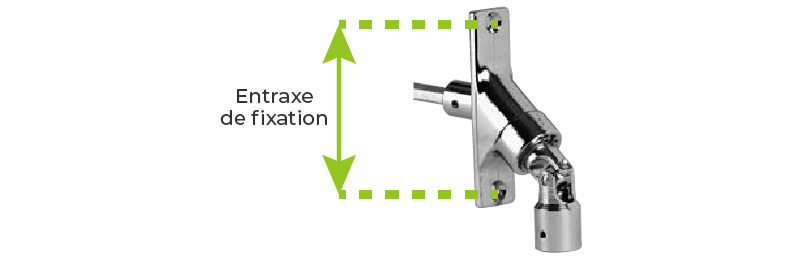

Mesurez la distance entre les vis de la platine qui est fixée sur le coffre.

Vous avez reçu votre pièce Voleda.fr ? Parfait. Passons à l'action. Voici la procédure pour changer sortie de caisson volet roulant manuel en toute sécurité :

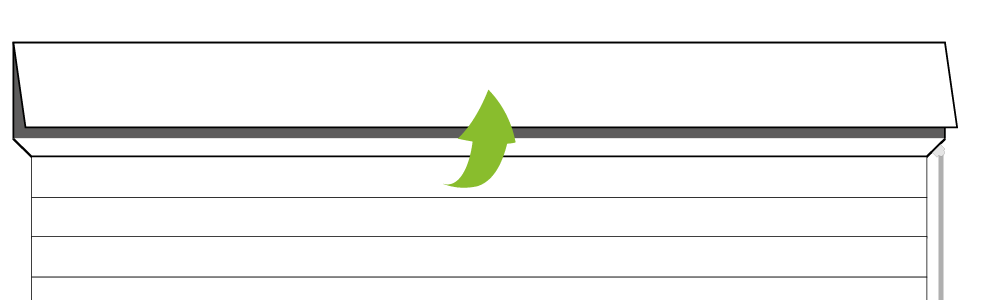

C’est la partie la moins drôle. Retirez la face avant du coffre (clipsée ou vissée) pour accéder au mécanisme interne.

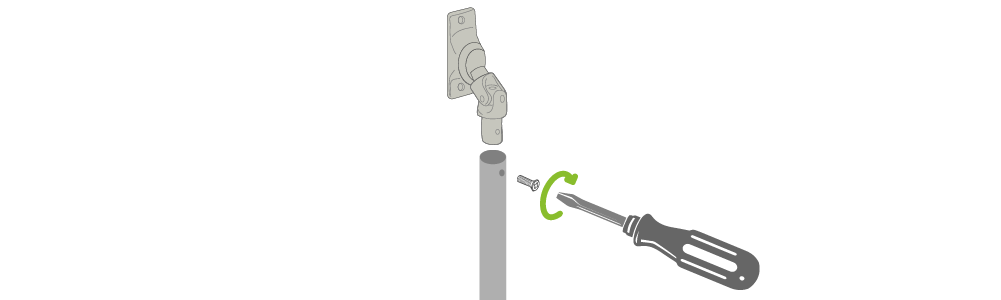

Dévissez la vis qui maintient la manivelle à la genouillère de la sortie de caisson. Retirez la manivelle et mettez-la de côté.

Dévissez la platine fixée sur le coffre. Tirez doucement vers vous. La tige devrait sortir du treuil. Si elle résiste, vérifiez à l'intérieur du coffre si une vis ou une goupille ne la retient pas au niveau du treuil.

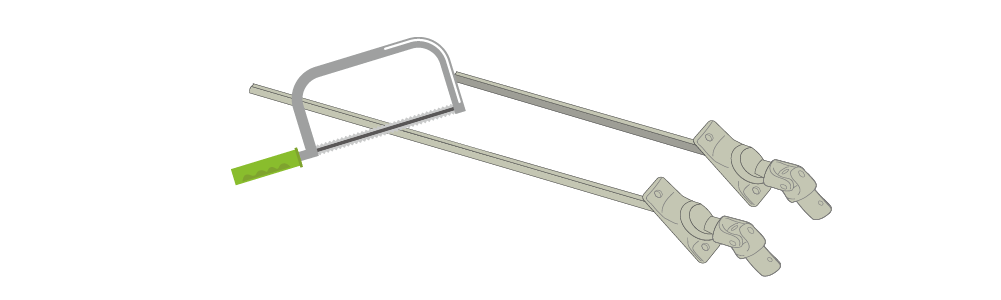

Comparez la longueur de la nouvelle tige avec l'ancienne. Si la nouvelle est trop longue, recoupez-la à la même dimension que l'ancienne (c'est le moment d'utiliser votre scie à métaux).

Insérez la nouvelle tige dans le treuil à l'intérieur du coffre. Positionnez la platine et vissez-la solidement sur le coffre.

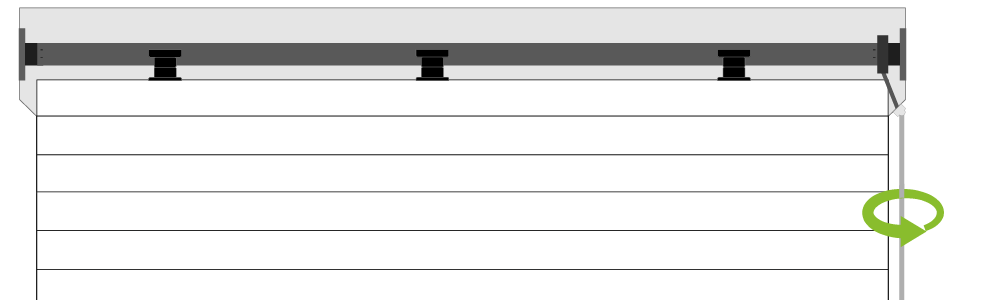

Remettez la manivelle en place sur la nouvelle genouillère. Avant de refermer le coffre, faites un test ! Montez et descendez le volet.

Si tout est fluide, vous pouvez refermer le coffre.

Le remplacement d'une sortie de caisson est une opération accessible à tous, à condition de bien identifier le modèle au préalable. C'est une réparation économique qui prolonge la durée de vie de vos installations.

N'oubliez pas : un volet bien entretenu est un volet qui dure !

Si, après diagnostic, vous réalisez que le souci vient finalement du mécanisme interne, notre guide "Comment choisir un treuil de volet roulant ?" vous sera d'une grande aide.

Enfin, pour éviter toute erreur de commande, si vous avez un doute sur la pièce, n'hésitez pas à consulter notre article "Comment identifier la pièce de volet roulant qu’il vous faut ?". L’équipe Voleda reste évidemment à votre disposition pour vous guider !
