Moteur Lumen S-RX 10/17 solaire Cherubini CDR45101700

Moteur Lumen S-RX solaire Cherubini 10/17 - CDR45101700

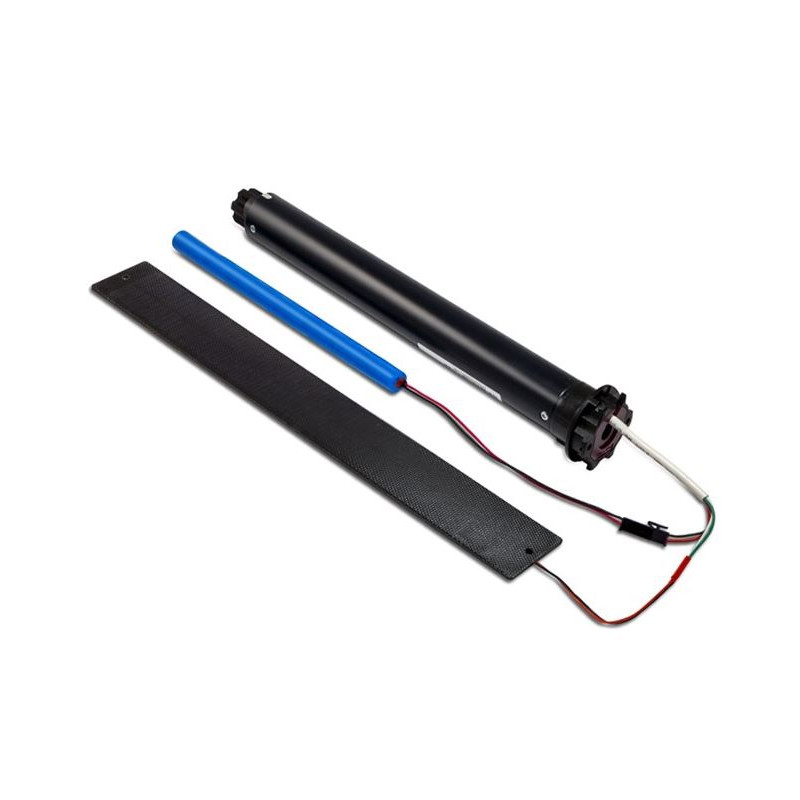

La motorisation solaire Cherubini Lumen S-RX 10/17 est composée d'un automatisme tubulaire Ø45, d'un panneau photovoltaïque et d'une batterie Li-Ion.

Cette motorisation Cherubini possède une force de 10 newtons et une vitesse de 17 tours minute, elle est programmable et commandable depuis un émetteur Cherubini.

La programmation et le maniement sont simplifiés, tous les pas sont confirmés par le moteur à travers de petites rotations. une position intermédiaire peut également être programmée.

Un moteur tubulaire pour volets roulants et stores techniques équipé de fins de course électroniques avec radio intégrée, le réglage de celles-ci est facile et intuitif depuis l'émetteur avec la possibilité de réglage manuel et semi-automatique.

La technologie à encodeur assure une précision et une fiabilité absolue dans le maintien des fins de course. Le système de codification Rolling Code sécurise l'installation.

Le kit de motorisation solaire Cherubini CDR45101700 est complet, simple, immédiat et autonome il assure le fonctionnement de l'installation grâce à l'énergie solaire.

Le Lumen S-RX Cherubini est très silencieux en effet dans l'utilisation quotidienne sa boite de vitesses à frein à ressort augmente la qualité du mouvement de l'obturateur, garantissant un fonctionnement sans bruit même dans les installations intérieures.

Le réglage de la vitesse près des butées permet un contact plus doux et plus confortable à l'arrêt.

Le panneau photovoltaïque d'environ 210 grammes est hautement résistant, le matériau ETFE offre une plus grande durabilité que la résine époxy. Ce panneau monocristallin dispose d'une puissance de 5 W, il fonctionne à des températures comprises entre -40° et +85°C.

Un panneau facile à installer aux dimensions idéales L470xL60xH4,5 mm.

La batterie Li-Ion possède une énergie de 50,4 Wh, une capacite de 3500 mAh et une tension nominale de la cellule de 3,6 V.

La technologie MPPT permet une meilleure utilisation du panneau photovoltaïque, son chargement est limité à 90% de sa capacité afin de prolonger la durée de vie de la batterie et permet la gestion automatique de la température de charge.

Le chargement avec un chargeur de batterie externe est possible grâce au connecteur AC-DC. En cas d'exposition directe au panneau photovoltaïque la charge complète est de 16 à 24 heures, avec un adaptateur AC-DC de 20 W elle est de 3 à 4 heures.

Une batterie cylindrique d'une longueur de 265 mm avec un diamètre de 19 mm qui possède un câble de 220 mm de long, avec connecteur MOLEX MINFIT.

Le système BMS, Battery Management System, intégré dans le bloc-batterie protège contre les surintensités, le niveau de décharge et les courts-circuits.

L'autonomie de la batterie Li-Ion est d'environ 45 jours. La consommation quotidienne, 1-2 Wh, est compensée, une heure d'exposition à la lumière directe du soleil suffit.

L'électronique intelligente limite la décharge et la charge de la batterie afin d'augmenter le nombre de cycles.

Ce moteur à balais à courant continu est beaucoup plus efficace qu'un moteur asynchrone normal.

Le moteur Cherubini Lumen S-RX solaire dispose d'une protection contre le gel et la détection d'obstacles en montée comme en descente avec réglage de la sensibilité sur 3 niveaux.

Ce kit de motorisation solaire Cherubini est sécurisé et simplifié, son utilisation facile et son fonctionnement automne est idéal pour les volets roulants et les stores techniques.

• un câble blanc (4 brins de 0.75 mm²)
• une notice

• Bagues d'adaptation Cherubini

• Supports moteur
• Emetteurs et récepteurs Cherubini

• Couple moteur : 10 Nm
• Vitesse de rotation : 17 tr/min
• Fréquence radio : 433,92 MHz
• Puissance : 60 W
• Intensité absorbée : 5 A
• Fins de course : électroniques
• Commande par émetteur
• Capacité de mémoire du récepteur : 15 émetteurs
• Indice de protection : IP44
• Poids : 1,577 kg

Dimension du moteur :

• L1 : 420 mm

Comment choisir les bagues d'adaptation?

Pour déterminer le modèle de vos bagues d'adaptation, vous pouvez consulter notre guide ici ou nous envoyer des photos ainsi que le diamètre de votre axe d'enroulement via notre formulaire de contact ou WhatsApp.

Comment choisir la puissance de votre moteur de volet roulant?

Le choix du moteur Cherubini pour volet roulant repose principalement sur le couple, exprimé en Newton-mètre (Nm). Pas de panique : c’est simple à calculer. Il vous suffit de connaître le poids total du tablier, de déterminer le type de tube d’enroulement (voir ci-dessus), puis de vous reporter à l’abaque correspondant.

1. Poids des lames de volet roulant :

• • Lames en PVC de 35 à 42 mm : 4,00 kg/m²
  • Lames en PVC de 50 à 60 mm : 5,50 kg/m²
  • Lames en Aluminium de 35 à 42 mm : 4,50 kg/m²
  • Lames en Aluminium de 50 à 60 mm : 6,00 kg/m²
  • Lames en Bois de 50 à 60 mm : 11,00 kg/m²

2. Déterminer la hauteur et l'épaisseur des lames pour le calcul :

3. Formule de calcul du poids du tablier :

• • Largeur x (Hauteur + 0,20 m) x Poids au m² des lames

Vous avez tous les éléments nécessaire pour connaitre le poids de votre tablier de volet roulant. Maintenant vous n'avez plus qu'à consulter les abaques pour déterminer la puissance de votre moteur :

• • Abaques lames de lames 35, 37 et 40 mm
  • Abaques lames de lames 55 et 60 mm
