Moteur Plug&Play Short RX 6/17 radio Cherubini CEX45061700

Moteur Cherubini Plug&Play Short RX 6/17 - CEX45061700

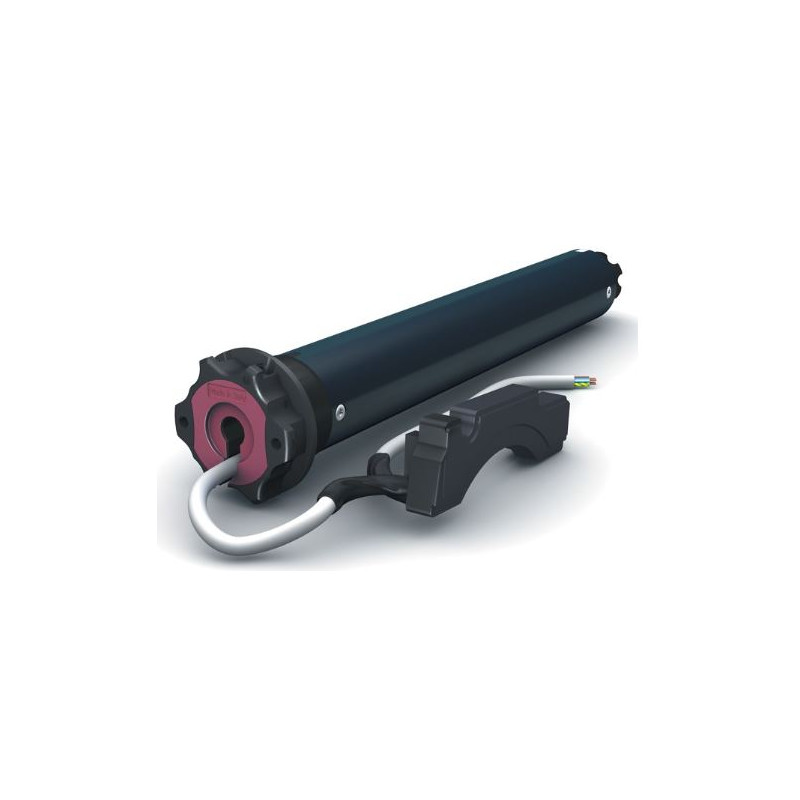

Le moteur Cherubini Plug&Play Short RX 6/17 est un automatisme tubulaire Ø45 avec radio et commande filaire équipé de fins de course électroniques. Cette motorisation Cherubini possède une force de 6 newtons et une vitesse de 17 tours minute.

Ce moteur Cherubini est facile à utiliser, aucun réglage n'est nécessaire. Il est possible de régler automatiquement les fins de course, un moteur idéal pour la commande de volets roulants équipés de verrous et de butées de lame finale. La force de fermeture est réglable facilement.

Toutes les fonctions du plug&play plus la commande radio en 36 cm seulement. Deux positions intermédiaires peuvent être mémorisées, elles sont activables à l'aide de l'émetteur Cherubini.

Le moteur Plug&Play Short RX Cherubini radio est protégé contre le gel et possède une détection d'obstacle en montée comme en descente avec inversion du sens de rotation.

La fonction "super-sensibilité" sur obstacle en descente est activable depuis l'émetteur et réglable sur 3 niveaux, elle permet d'éviter l'empilement complet des lames.

Le câble du moteur Plug&Play Short RX Cherubini CEK45061700 permet une installation rapide. Le branchement direct en parallèle est possible.

Le Plug&Play Short RX Cherubini 6/17 est équipé du système Cherubini Remote Control.

• un câble blanc 2,6 (4 brins de 0.75 mm²)
• une notice

• Bagues d'adaptation Cherubini

• Supports moteur
• Emetteurs et récepteurs Cherubini

• Couple moteur : 6 Nm
• Vitesse de rotation : 17 tr/min
• Alimentation : 230 V / 50 Hz
• Puissance : 110 W
• Intensité absorbée : 0,5 A
• Stand-by : 0,29 W
• Fins de course : électroniques
• Commande par émetteur et interrupteur
• Capacité de mémoire du récepteur : 15 émetteurs
• Indice de protection : IP44
• Poids : 1,7 kg

Dimension du moteur :

• L1 : 343 mm

Comment choisir les bagues d'adaptation?

Pour déterminer le modèle de vos bagues d'adaptation, vous pouvez consulter notre guide ici ou nous envoyer des photos ainsi que le diamètre de votre axe d'enroulement via notre formulaire de contact ou WhatsApp.

Comment choisir la puissance de votre moteur de volet roulant?

Le choix du moteur Cherubini pour volet roulant repose principalement sur le couple, exprimé en Newton-mètre (Nm). Pas de panique : c’est simple à calculer. Il vous suffit de connaître le poids total du tablier, de déterminer le type de tube d’enroulement (voir ci-dessus), puis de vous reporter à l’abaque correspondant.

1. Poids des lames de volet roulant :

• • Lames en PVC de 35 à 42 mm : 4,00 kg/m²
  • Lames en PVC de 50 à 60 mm : 5,50 kg/m²
  • Lames en Aluminium de 35 à 42 mm : 4,50 kg/m²
  • Lames en Aluminium de 50 à 60 mm : 6,00 kg/m²
  • Lames en Bois de 50 à 60 mm : 11,00 kg/m²

2. Déterminer la hauteur et l'épaisseur des lames pour le calcul :

3. Formule de calcul du poids du tablier :

• • Largeur x (Hauteur + 0,20 m) x Poids au m² des lames

Vous avez tous les éléments nécessaire pour connaitre le poids de votre tablier de volet roulant. Maintenant vous n'avez plus qu'à consulter les abaques pour déterminer la puissance de votre moteur :

• • Abaques lames de lames 35, 37 et 40 mm
  • Abaques lames de lames 55 et 60 mm
