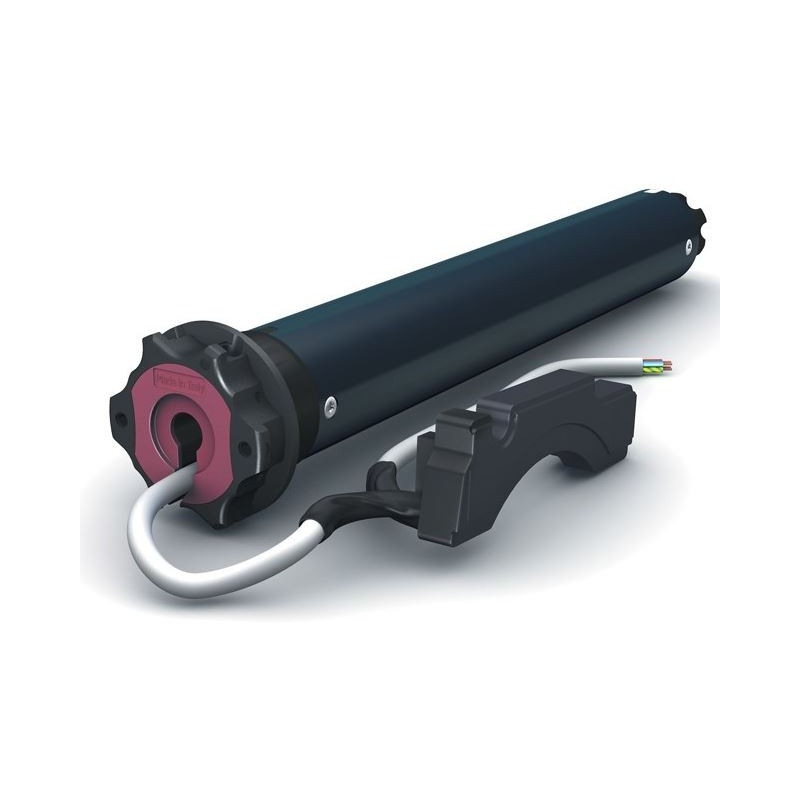

Moteur Insta Short ZRX 6/17 radio Cherubini CZX45061700

Moteur Insta Short ZRX Cherubini 6/17 - CZX45061700

Le moteur Cherubini Insta Short ZRX 6/17 est un automatisme tubulaire Ø45 double fréquence équipé de fins de course électroniques avec radio intégrée Z-Wave et CRC RX, plus commande par câble. Cette motorisation Cherubini possède une force de 6 newtons et une vitesse de 17 tours minute.

Un moteur Cherubini idéal pour la commande de volets roulants équipés de verrous et de butées de lame finale. La technologie SmartStart permet l'inclusion dans les écosystèmes Z-Wave.

Le réglage automatique des fins de course est possible. Deux positions intermédiaires peuvent être mémorisées, elles sont activables à l'aide de l'émetteur Cherubini.

Le moteur Insta Short ZRX Cherubini radio est protégé contre le gel et possède une détection d'obstacle en montée comme en descente avec inversion du sens de rotation.

Ce moteur Cherubini possède un retour d'information complet, le moteur aligne son statut avec tout type de commande reçue : par câble via bouton ou interrupteur, par radio CRC RX vis émetteur, par réseau Z-Wave, via assistant vocal; tablette ou smartphone.

Le câble du moteur Insta Short ZRX Cherubini CZX45061700 permet une installation rapide. Le branchement direct en parallèle est possible.

Le Insta Short ZRX Cherubini 6/17 est équipé du système Cherubini Remote Control et du système Z-Wave.

Grâce à la double radiocommande, le moteur offre les mêmes avantages et la même facilité de programmation que la gamme Cherubini, avec en plus parfaite intégration au sein des systèmes de domotique pour bâtiments Z-Wave.

• un câble blanc 2,6 (4 brins de 0.75 mm²)
• une notice

• Bagues d'adaptation Cherubini

• Supports moteur
• Emetteurs et récepteurs Cherubini

• Couple moteur : 6 Nm
• Vitesse de rotation : 17 tr/min
• Alimentation : 230 V / 50 Hz
• Puissance : 110 W
• Intensité absorbée : 0,5 A
• Stand-by : 0,8 W
• Double fréquence radio : 433,92 et 868 Mhz
• Fins de course : électroniques
• Commande par émetteur, interrupteur, application et assistants vocaux
• Capacité de mémoire du récepteur : 15 émetteurs
• Indice de protection : IP44
• Poids : 1,7 kg

Dimension du moteur :

• L1 : 343 mm

Comment choisir les bagues d'adaptation?

Pour déterminer le modèle de vos bagues d'adaptation, vous pouvez consulter notre guide ici ou nous envoyer des photos ainsi que le diamètre de votre axe d'enroulement via notre formulaire de contact ou WhatsApp.

Comment choisir la puissance de votre moteur de volet roulant?

Le choix du moteur Cherubini pour volet roulant repose principalement sur le couple, exprimé en Newton-mètre (Nm). Pas de panique : c’est simple à calculer. Il vous suffit de connaître le poids total du tablier, de déterminer le type de tube d’enroulement (voir ci-dessus), puis de vous reporter à l’abaque correspondant.

1. Poids des lames de volet roulant :

• • Lames en PVC de 35 à 42 mm : 4,00 kg/m²
  • Lames en PVC de 50 à 60 mm : 5,50 kg/m²
  • Lames en Aluminium de 35 à 42 mm : 4,50 kg/m²
  • Lames en Aluminium de 50 à 60 mm : 6,00 kg/m²
  • Lames en Bois de 50 à 60 mm : 11,00 kg/m²

2. Déterminer la hauteur et l'épaisseur des lames pour le calcul :

3. Formule de calcul du poids du tablier :

• • Largeur x (Hauteur + 0,20 m) x Poids au m² des lames

Vous avez tous les éléments nécessaire pour connaitre le poids de votre tablier de volet roulant. Maintenant vous n'avez plus qu'à consulter les abaques pour déterminer la puissance de votre moteur :

• • Abaques lames de lames 35, 37 et 40 mm
  • Abaques lames de lames 55 et 60 mm
